1、按照每臺固定污染源排放設備應安裝一套煙氣CEMS連續排放監測系統的原則，在1#輥壓除塵系統煙囪安裝1套CEMS，在2#/3#輥壓除塵系統煙囪安裝1套CEMS，在2#/3#輥壓除塵系統風機出口管道安裝2套CEMS，在上料排氣系統煙囪安裝1套CEMS，在熱潑場除塵系統煙囪安裝1套CEMS，在廢鋼切割除塵系統煙囪安裝1套CEMS。

序號	貨品名稱	型號規格	數量	備注
1.1	抽取式預處理機柜	取樣泵	7套
		預處理單元	7套
		電加熱管線	210米
		電加熱采樣探頭及安裝附件	7套
		取樣、標定、反吹電磁閥	7套
		微壓流量計	7套
		溫控器	7套
		過濾減壓閥	7套
1.2	氧化鋯氧含量分析儀	ERUN-QZ9220	7套
1.3	氟管	￠8	210米
1.4	氟管	￠6	35米
1.5	減壓閥	/	7套
1.6	標準氣體	N2，8L	3瓶
2.1	溫壓流一體機	ERUN-SZ-TPF320	7套
3.1	粉塵儀	ERUN-PGFC02	7套
4.1	工控機	戴爾	7臺
4.2	工控機軟件	Monitor 1.0	7套
4.3	信號轉換模塊	/	7個
4.4	數采儀	/	7個
5.1	電纜線	/	7套
5.2	三通快插接頭	φ8-φ8-φ8	7套
5.3	三通快插接頭	φ6-φ6-φ6	7套
5.4	快插直通接頭	φ6-φ6	7套
5.5	快插直通接頭	φ8-φ8	7套
5.6	快插變徑接頭	φ6-φ8	7套
5.7	信號轉換模塊	/	7套
5.8	配電柜	帶斷路器等成套	3套

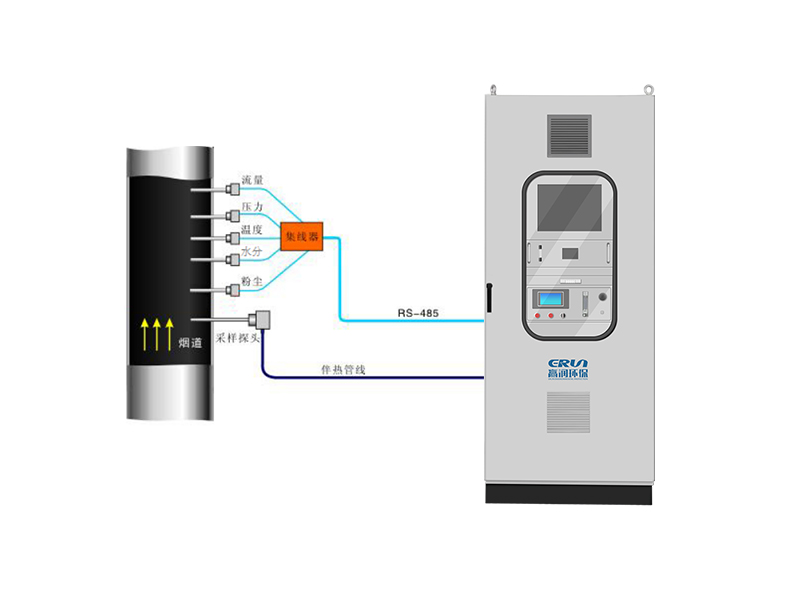

鋼廠煙囪出口CEMS煙氣排放連續監測系統技術方案是西安贏潤環保環?？萍技瘓F(tuán)有限公司按照“攀鋼集團有限公司釩鈦特種鋼項目鋼渣一次處理工程煙氣連續在線CEMS監測系統”技術要求而編制的。


系統名稱	1#輥壓除塵系統煙囪	2#/3#輥壓除塵系統煙囪	2#/3#輥壓除塵系統風機出口管道	上料排氣系統煙囪	熱潑場除塵系統煙囪	廢鋼切割除塵系統煙囪
系統數量（套）	1（6參數）	1（6參數）	2（6參數）	1（6參數）	1（6參數）	1（6參數）
流速（m/s）	0~30	0~30	0~30	0~30	0~30	0~30
粉塵濃度最大（mg/Nm3）	100	100	100	100	100	100
平均粉塵濃度（mg/Nm3）	0~20	0~20	0~20	0~20	0~20	0~20
O2（%）	0~25	0~25	0~25	0~25	0~25	0~25
環境溫度（℃）	-10~40	-10~40	-10~40	-10~40	-10~40	-10~40
平均環境溫度（℃）	25	25	25	25	25	25
煙氣溫度（℃）	-20~120	-20~120	-20~120	-20~120	-20~120	-20~120
煙氣壓力（Pa）	-500~500	-500~500	-500~500	-500~500	-500~500	-500~500
煙氣流量（K Nm3/h）	0~500	0~1000	0~500	0~500	0~1000	0~500
煙囪內壁直徑	2500	3500	2340（高）*918（寬）	2700	3500	2700
備注	顆粒物、氧含量、煙氣溫度、煙氣濕度、煙氣流速、煙氣流量	顆粒物、氧含量、煙氣溫度、煙氣濕度、煙氣流速、煙氣流量	顆粒物、氧含量、煙氣溫度、煙氣濕度、煙氣流速、煙氣流量。數據作為系統運行參考，不并入網絡	顆粒物、氧含量、煙氣溫度、煙氣濕度、煙氣流速、煙氣流量	顆粒物、氧含量、煙氣溫度、煙氣濕度、煙氣流速、煙氣流量	顆粒物、氧含量、煙氣溫度、煙氣濕度、煙氣流速、煙氣流量

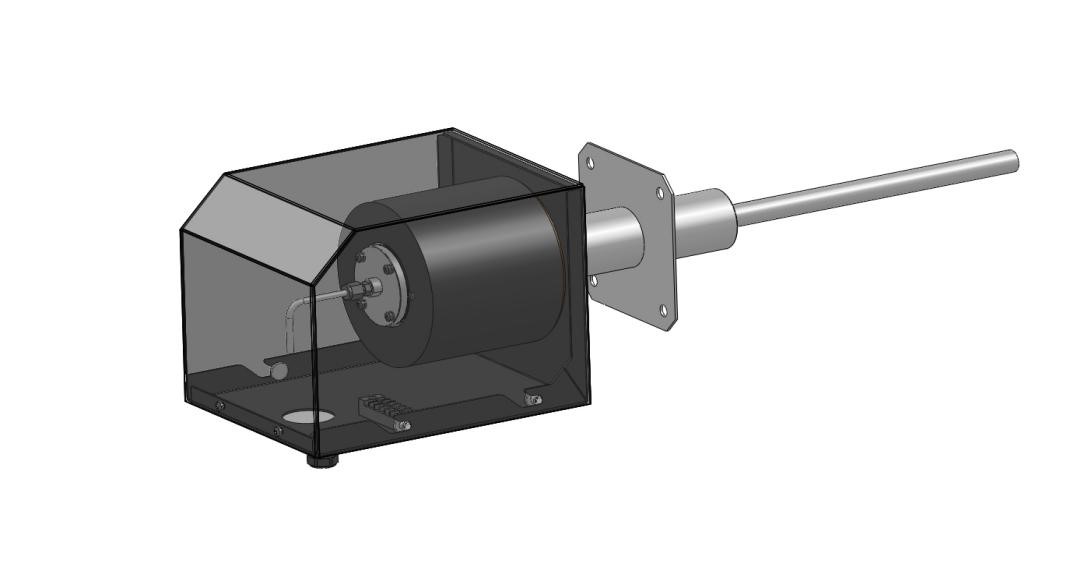

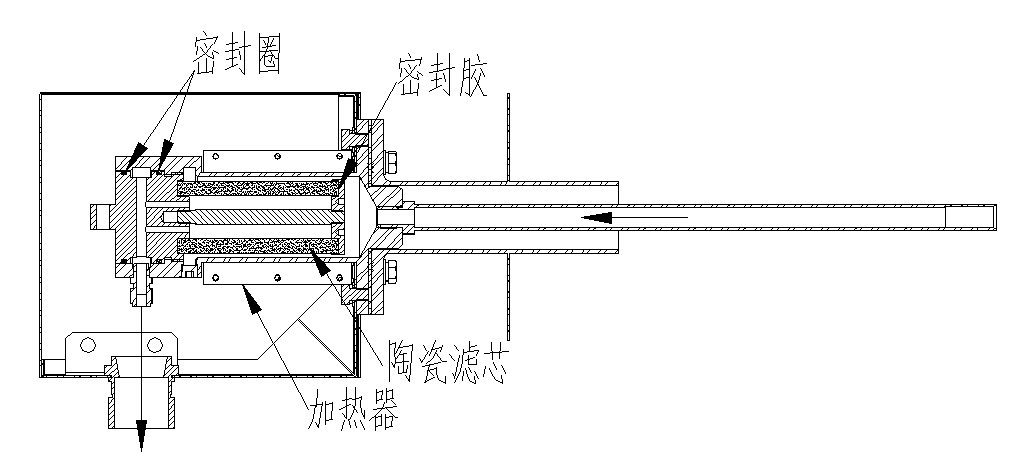

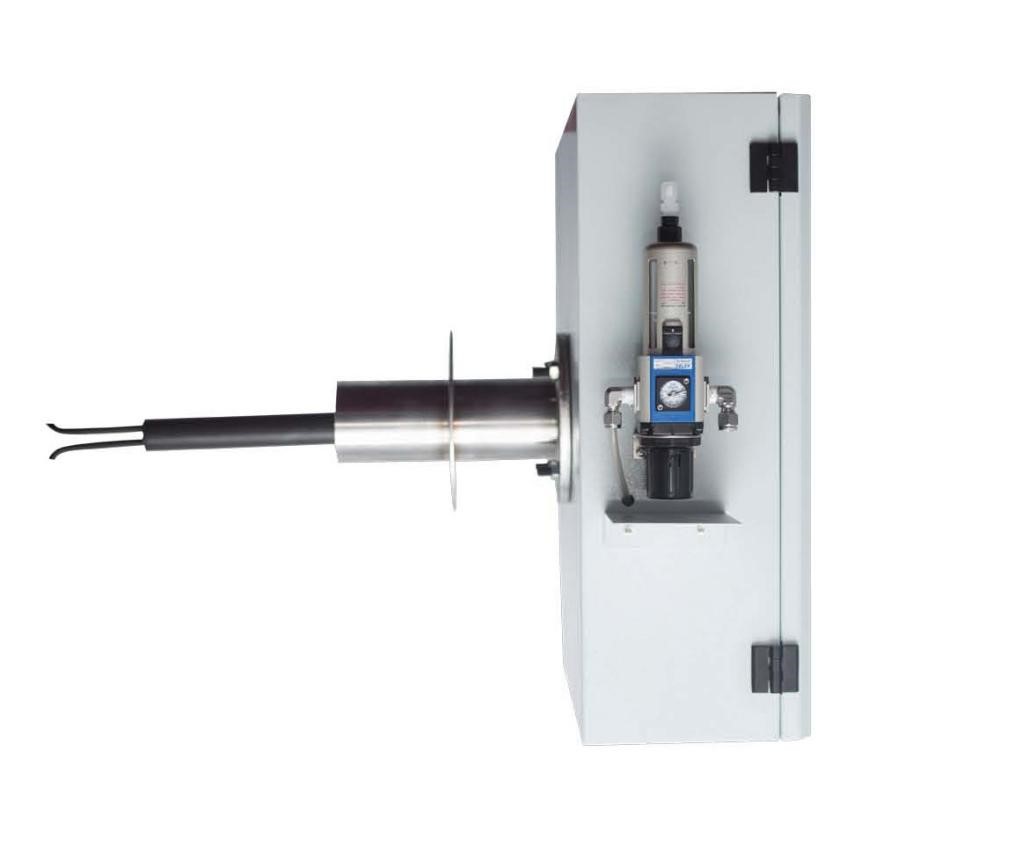

1、煙氣顆粒物采樣器 2、溫壓流一體化監測儀
溫壓流一體化監測儀擁有高精度微差壓/靜壓傳感器，同時配備反吹單元，是專門針對煙氣排放連續監測的高粉塵、高溫、高濕環境而開發的一體化溫度、壓力、流速監測儀，符合國家相關標準的要求，可以用于煙氣排放監測系統（CEMS）進行煙氣溫度、壓力、流速及流量的實時連續測量。 測量范圍：0~40 m/s；
測量精度：±3%FS；
校驗頻率：12 個月；
響應時間：<1s；
輸出信號：4~20mA 開方比例電流，兩線制；
差壓（溫度、壓力）變送器電源：24VDC，兩線制；
差壓變送器過壓極限：4.0MPa； 皮托管材質：304、316、316L不銹鋼；
反吹電磁閥電源：220VAC，50Hz； 皮托管插入長度：500~2000mm 可選；
壓力變送器量程：-10~10kPa 或其他訂制量程；
溫度變送器量程：0~300℃或其他訂制量程；
介質溫度范圍：-40~500℃； 環境溫度：-40~85℃；
貯存溫度：0~50℃； 貯存濕度：0~85%RH。

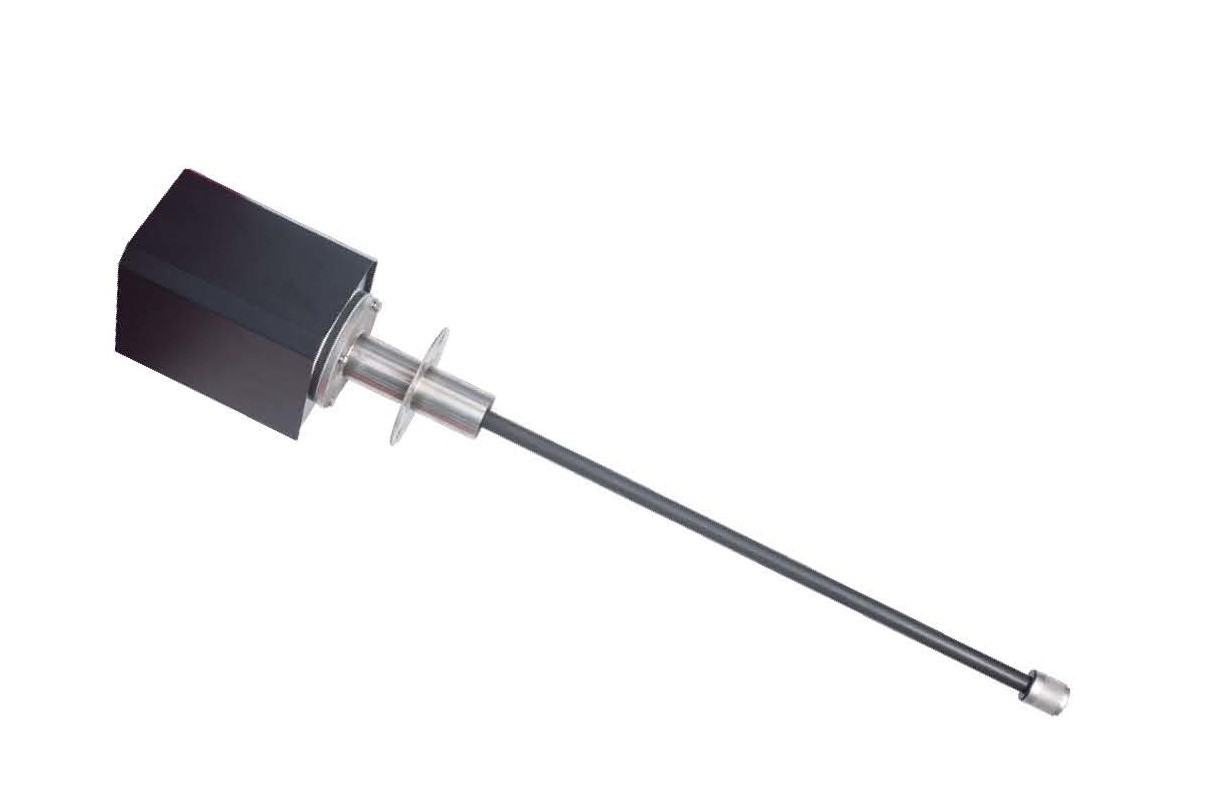

3、煙氣濕度儀
煙氣濕度儀是利用高溫電容濕度傳感器，自行開發的針對煙氣連續排放連續監測系統，不同于通過測煙氣中的氧量間接計算煙氣濕度的方法，該儀器使用先進的電容式電子測量技術，可以極大提升測量的精準度，且操作方便，測量范圍更大，是理想的煙氣濕度檢測儀器。 測量范圍：0～100%（可根據買方需求定制）（煙氣水分體積百分比）
測量精度：±2%
響應時間（T90）：從高濕到低濕環境（150s）、從低濕到高濕環境（10s）
濕度傳感器：阻容式
供電電壓：24VDC
信號輸出：4-20)mA
最大輸出負載：500Ω
電流消耗：最大2A
功耗（最大）：25W
工作溫度范圍（傳感器）：-40～180℃
工作溫度范圍（變送器及控制部分）：-10～55℃
儲存溫度：-40～80℃
工作環境濕度：0～100%RH
設備全重：<1Kg

4、氧含量分析儀
氧含量分析儀是自行開發的針對煙氣連續排放連續監測系統。采用氧化鋯測量原理，氧化鋯氧分析儀具有結構和采樣預處理系統較簡單、靈敏度和分辨率高、測量范圍寬、響應速度較快等優點。 測量范圍：0～25%
測量精度：±2%
檢驗頻率：12個月
響應時間：<15s
輸出信號：4～20mA
4～20mA負載：100～750Ω
輸入電壓：220VAC
功耗：15W
存儲溫度：-10～60℃
操作溫度：-10～60℃

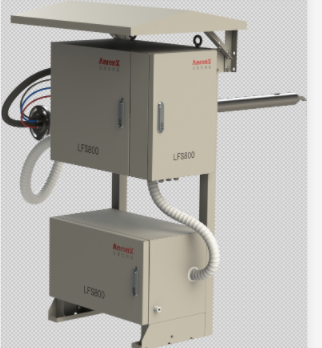

5、粉塵儀
基于前向光散射原理，采用專利的抽取加熱回送方式，附選等動跟蹤模塊，采用自適應分檔方法，可以用于廣泛范圍的顆粒物濃度測量，特別適應于超低量程、測量目標高濕度結露條件下的連續測量。 測量范圍：（0.01～5/50）mg/m3，（流速跟蹤范圍（0～40）m/s）；
測量誤差：≤±1.5%F.S.周
零點及量程漂移：≤±1.5%F.S.周；
分辨能力：優于0.005mg/m3；
信號輸出：模擬4～20（mA），RS485；
被測介質條件：被測介質條件：10℃~300℃（高溫需定制）；
儀表氣要求：100L/MIN，干凈無油、壓力2KG/CM2
電源：220±15%（VAC）、600W
重量：15Kg

以上就是關于鋼廠CEMS煙氣監測案例的相關介紹，客戶在選擇鋼廠煙氣排放在線監測方案時，需要根據現場工況情況以及實際需要監測的參數項目來選擇相應的附件以及功能，比如顯示監測、數據處理、報表管理、遠程通訊、遠程監控、異常報警等功能，另外，還有分析小屋、預處理系統、伴熱系統等可供選擇，詳情請咨詢贏潤集團工作人員。
